아이폰 울트라 양산 걸림돌은 힌지 아닌 SMT 공정?

아이폰 울트라 양산 걸림돌은 힌지 아닌 SMT 공정?

---

플더블 아이폰(가칭 '아이폰 울트라' 또는 '아이폰 플립')의 양산 과정에서 힌지보다 SMT 공정이 더 큰 걸림돌로 작용하고 있다는 분석은 디스플레이 및 부품 업계에서 매우 설득력 있게 제기되는 이슈입니다.

일반적으로 접는 스마트폰이라고 하면 화면이 접히는 힌지(경첩)의 내구성이나 주름 제어가 가장 어려울 것이라고 생각하기 쉽습니다.
물론 힌지 역시 고도의 기술이 필요하지만, 애플의 까다로운 품질 기준을 충족하는 데 있어서는 SMT 공정의 기술적 난이도가 현재 양산 스케줄을 발목 잡는 핵심 원인 중 하나로 지목됩니다.

이 기술적 배경과 이유에 대해 상세히 정리해 드리겠습니다.

SMT란 무엇인가

SMT(Surface Mount Technology, 표면실장기술)는 인쇄회로기판(PCB) 표면에 IC 칩, 저항, 콘덴서 등 각종 전자 부품을 정밀하게 배치하고 납땜하여 고정하는 공정입니다.
스마트폰의 두뇌와 장기들을 기판 위에 얹는 핵심 제조 단계라고 볼 수 있습니다.
일반적인 바(Bar) 형태의 스마트폰에서도 매우 중요한 공정인데, 폴더블폰으로 넘어가면 이 SMT의 난이도가 기하급수적으로 상승합니다.

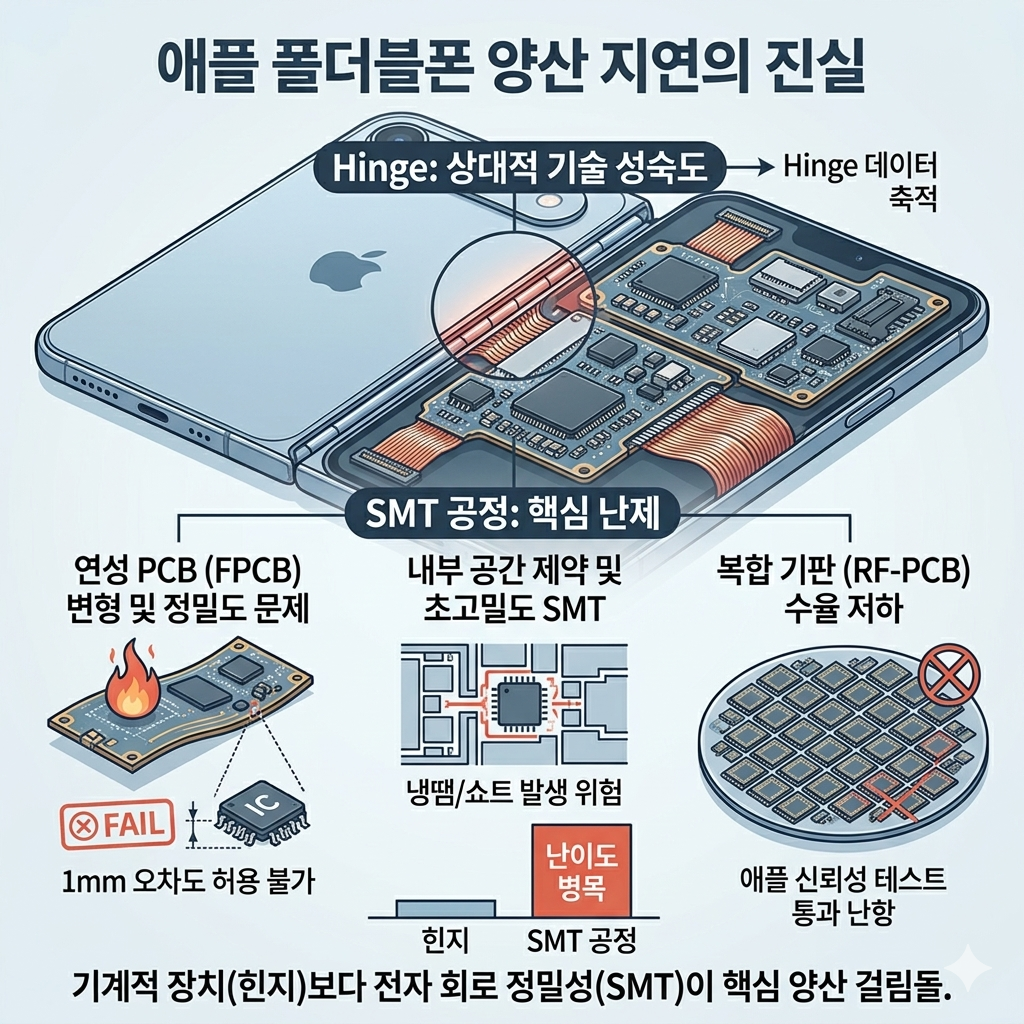

힌지보다 SMT가 더 큰 걸림돌인 이유

1. 연성 PCB(FPC)의 변형과 정밀도 문제

   폴더블폰은 접혔다 펴졌다 해야 하므로 단단한 경질 PCB 대신 유연하게 휘어지는 연성 인쇄회로기판(FPCB)을 대거 사용합니다.
문제는 이 연성 기판이 열에 취약하고 흐물거린다는 점입니다.
SMT 공정에서는 부품을 기판에 납땜하기 위해 높은 열을 가해야 하는데, 이때 기판이 미세하게 수축하거나 팽창하면서 뒤틀림이 발생할 수 있습니다.
1mm의 오차도 허용하지 않는 스마트폰 내부 구조에서 기판의 미세한 변형은 불량으로 직업됩니다.

2. 내부 공간의 극단적인 제약과 부품 밀도

   애플은 기기의 두께를 극단적으로 얇게 만들면서도 배터리 용량과 성능을 유지하려고 합니다.
폴더블 구조 특성상 힌지가 차지하는 공간 때문에 기판이 들어갈 자리는 더 좁아집니다. 따라서 제한된 면적 위에 더 작은 부품을 빽빽하게 얹어야 하는 '초고밀도 SMT'가 요구됩니다.
부품 간의 간격이 너무 좁아지면 납땜 과정에서 쇼트(단락)가 발생하거나, 미세한 충격에도 부품이 떨어져 나가는 냉땜 현상이 발생하기 쉬워집니다.

3. 복합 기판 구조(RF-PCB)의 수율 저하

   폴더블폰에는 메인 기판과 각각의 디스플레이 부품을 연결하기 위해 경질 기판과 연성 기판이 결합된 연경성 기판(RF-PCB)이 필수적으로 사용됩니다.
이 기판은 구조가 복잡하여 SMT 공정 중에 불량이 발생할 확률이 일반 기판보다 훨씬 높습니다.
애플의 엄격한 신뢰성 테스트(수만 번 접었다 펴는 구동 테스트, 낙하 테스트 등)를 통과하려면 SMT의 접합 강도가 완벽해야 하는데, 현재 이 부분에서 만족스러운 수율(합격품 비율)을 확보하는 것이 기술적 난제입니다.

4. 힌지 기술의 상대적 성숙도

   반면 힌지 기술은 이미 삼성전자를 비롯한 안드로이드 진영에서 수년간 여러 세대를 거치며 상당한 데이터와 기술적 성숙도를 축적해 왔습니다.
애플 역시 수많은 힌지 관련 특허를 보유하고 있으며, 부품 협력사들을 통해 기계적인 메커니즘은 어느 정도 완성도에 도달한 것으로 알려져 있습니다.
즉, 기계적으로 접는 플라스틱이나 금속 구조물(힌지)을 만드는 것보다, 그 내부에서 신호를 전달하고 제어하는 미세한 전자 회로 기판을 완벽한 품질로 양산하는 것(SMT)이 양산 가동의 진짜 병목 구간이 된 것입니다.

결론적으로 애플이 폴더블 제품 출시를 신중하게 미루는 이유는 디스플레이가 접히는 물리적인 메커니즘뿐만 아니라, 접히는 부위와 주변 기판에 가해지는 스트레스를 견디면서도 완벽한 전기적 신뢰성을 유지할 수 있는 SMT 공정의 완성도가 아직 양산형 수준으로 올라오지 못했기 때문으로 볼 수 있습니다.

---
